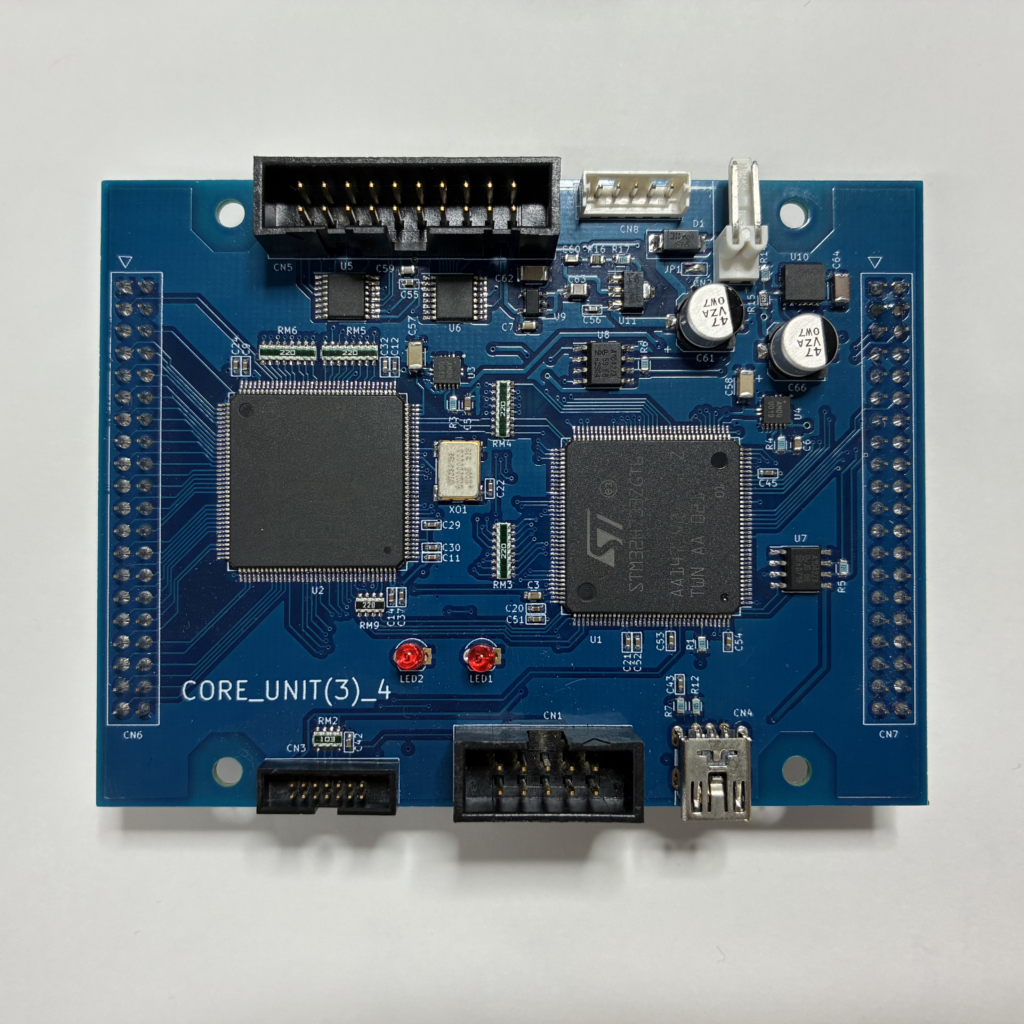

CORE_UNIT(3)_4は、STMicroelectronics製の高速マイコン(STM32H743/480MHz)とAltera MAX10 FPGAを搭載したボードです。
マイコン内蔵の2チャンネルのFD CANをCANバスに接続するためのドライバICを搭載しています。
FPGAに接続された12bit-8chのADCおよびDACが搭載されており、マイコン・FPGAのポートはそれぞれコネクタに接続されています。
機能と特徴
・マイコンにSTM32H743を使用。
・FPGAにAltera MAX10を使用。
・マイコン-FPGA間は、SPI接続に加えて、8bitバス接続も可能。
・マイコン内臓の2チャンネルのFDCANをCANバスに接続するためのドライバICを搭載。
・12bit-8chのADCと12bit-8chのDACを搭載(FPGA接続)。
・マイコンのポート(22本)とFPGAのポート(47本)をコネクタに接続。
・12V系の電源で使用可能。
応用例
・CAN/CANFD通信の応用装置の開発。
・FPGAロジック開発のトレーニング。
・マイコン＋FPGAによるモーター制御装置の開発。
など様々な応用が考えられます。
上記はプロトタイプ品の仕様です。
現在、製品版を鋭意開発中です。
機能のご要望やご相談などございましたら、お気軽にお問い合わせフォームよりご連絡ください。
