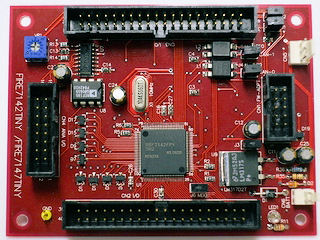

TEC-FIRE7147-TINYは、ルネサステクノロジー製の32bit RISC(SH/7147F)を使用した、組み込みシステム用のコンパクトなボードコンピュータです。
基板形状は、サンハヤトのICB-93Sに合わせてあり、手作りのI/Oボート組み合わせての試作が容易です。
3相インバータが駆動可能なタイマ出力、２相パルスカウンタ入力、3相電流検出信号入力等を2系統持っており、開発中のモータドライバ基板と組み合わせることで、各種モータの制御装置の開発・試作にお使いいただけます。
主要スペック
・CPU SH/7147F 又は SH/7142F （80MHz動作、内蔵ROM 512KB、内蔵RAM 16KB）
・シリアルEEPROM 512byte （93C66相当品）
・12bitアナログ入力×16チャンネル（電圧リファレンスIC使用）
・4チャンネルの12bitDACを搭載。
・RS232Cポート 2チャンネル使用可
・CANインタフェース (7147版：1チャンネル、7142版2チャンネル）
・電源 5V又は12V
